M2转换模块
HOLO/OR的M2 转换模块是我们全精细线形解决方案的一部分，也是我们为有兴趣做自己线性整形的客户提供的定制的独立的解决方案。该模块是一种经济高效的解决方案，使用多模（MM）激光作为输入，可以在一个轴上获得近乎单模（SM）的光束。
该模块非常容易对准，保持相同的光轴以及较低的光学数值孔径，这也使得其很容易与现有的线性聚焦光学器件集成。与其它竞争解决方案不同，输入光束可以是圆形的，并且不需要是椭圆形的。只需将模块插入光路，经过一些微调，您将获得M2变换后的光束。
衍射解决方案的优势：
- HOLO / OR内部开发的IP。
- 易于对准和安装–模块已预先对准并密封。
- 光刻生产工艺实现的极高精度的光束质量转换。
- 完全透射（无反射）的同轴系统。
- 无像差。
- 内部不聚焦。
- 在193nm至1940nm深紫外到远红外的宽光谱范围内可用。
- 由高质量的紫外熔融石英制成，在所有表面上均具有大功率增透膜。
参数：
*每个系统一个波长，最大光谱宽度为输入波长的2％。
工作原理
输出形状由等距离分隔的部分组成，其中一个轴（快轴）为近单模，第二个轴（慢轴）为多模。 可以将这些分离的低M2部分重新塑形并聚焦到具有良好均一性的细衍射极限线。适合材料加工的应用要求。
M2转换模块模拟

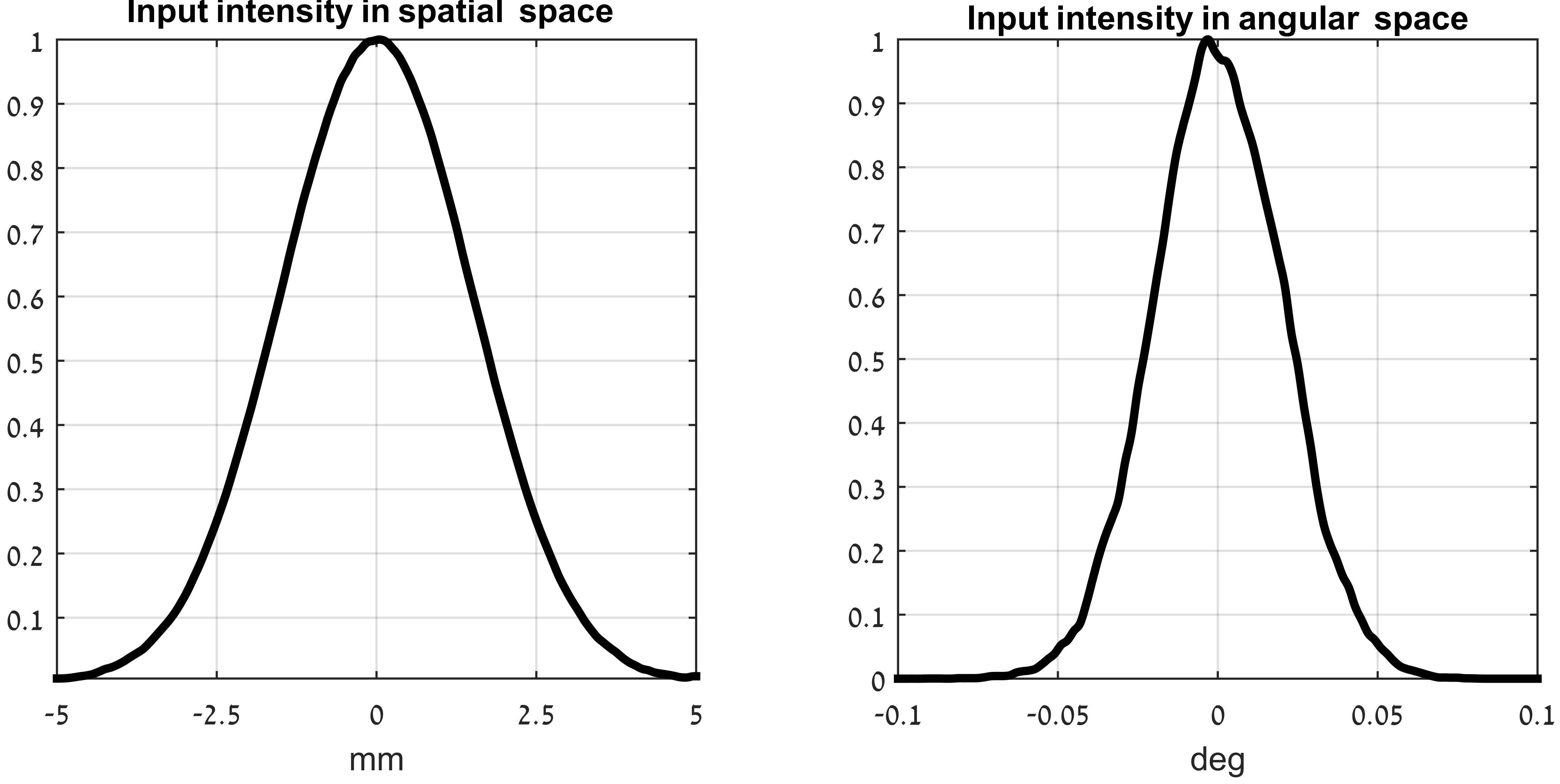

以下是M2转换模块性能的模拟结果。上面的两个图显示了波长343nm，直径的6mm，发散角0.08度的圆形多模激光源的强度和发散度。通过使用我们的M2 计算器，那些计算出的光束参数等效于M方因子为20。

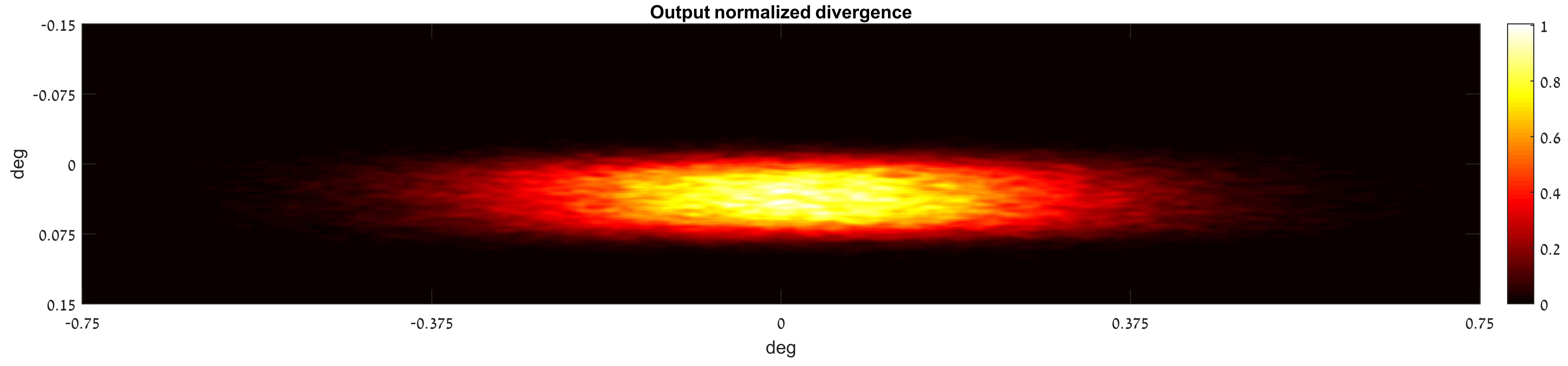

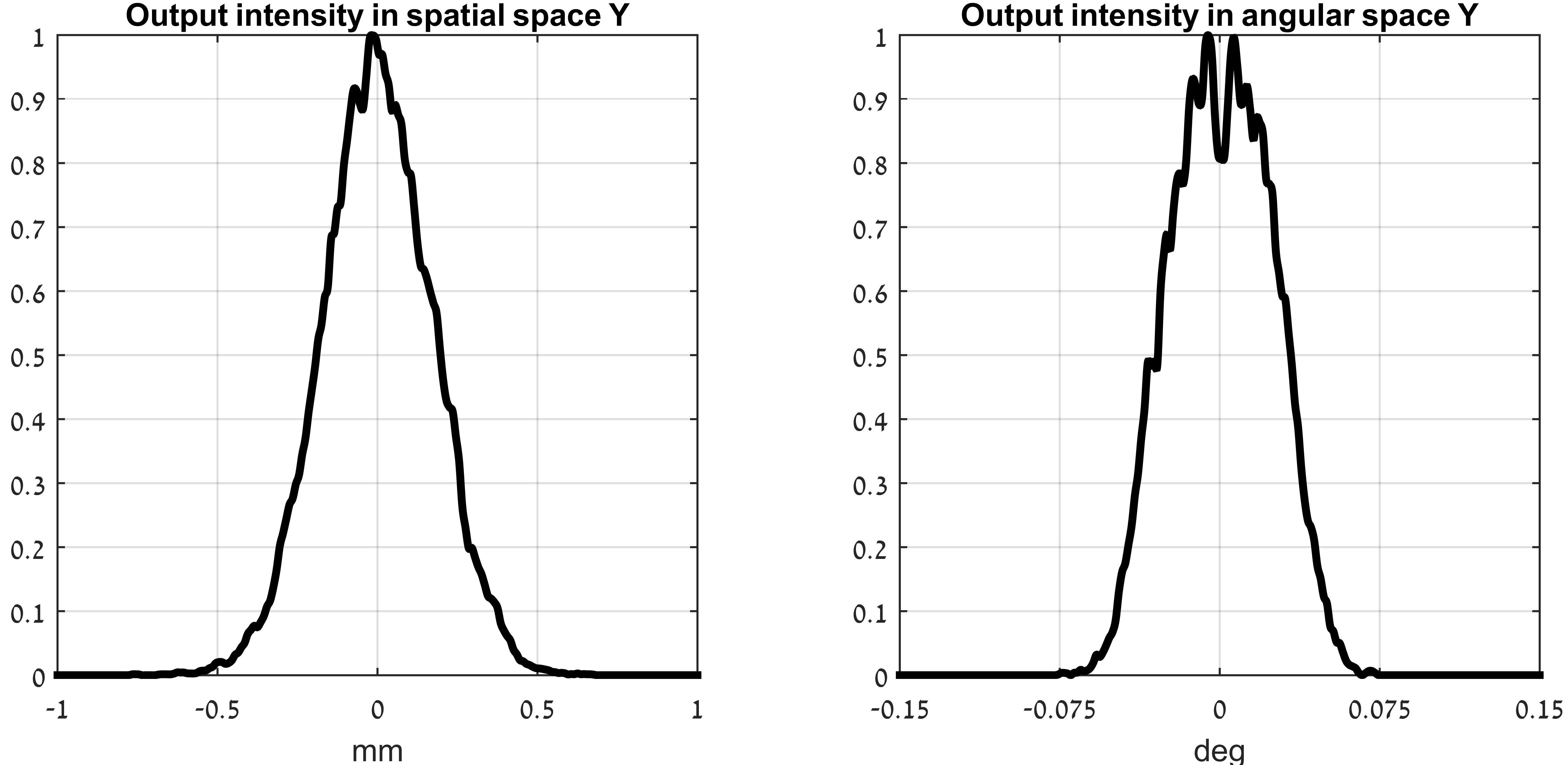

下图显示了M2 转换模块出口处的强度和发散度。在M2较小的轴上，光束的大小为0.65 mm，发散度为0.094度。计算出的M2为2.4。
精益线形（TM）
LeanLine TM 是HOLO / OR的创新解决方案，用于将圆形输入光束转换为窄激光线，可用于各种大功率应用，尤其是在紫外和绿色波长（343、355和532 nm）的情况下。
HOLO /OR提供了一个强大的2模块系统，该系统可以将低相干的圆形输入光转换为用户确定长度（100mm-750mm）的窄线。
我们的解决方案基于专有的衍射光束整形概念，可以针对从193nm深紫外到1940nm 红外激光器的任何波长进行定制。
通过使用该解决方案，您可以使用低功率，低成本的激光器在细线中实现相同的功率密度；提供很大程度的节余。
激光532nm，线64mm x 28um
激光355nm，线100mm x 11um
激光线轮廓
- 易于对准和安装。
- 通过光刻生产工艺实现极高精度的光束质量转换。
- 完全透射（无反射）的同轴系统。
- 无像差。
- 可以轻松调整以产生不同的线长和线宽。
- 没有内部聚焦。
- 可提供从深紫外到近红外的宽光谱范围。
该解决方案包括两个模块：
- 第一个模块是M 2转换模块。它用于光束质量转换和细线光束整形。
- 第二个模块用于控制线长和在窄轴上聚焦。
应用：
- 激光剥离工艺和脱胶。
- 激光退火。
- 激光焊接。
- 薄膜太阳能电池生产。
- 激光直接干涉图案（DLIP）。
- OLED显示器。
材料：
处理各种材料，包括：
- 硅
- 玻璃上的硅。
- 聚合物。
- 玻璃上的ITO。
典型规格：
| Wavelength 波长: | 343,355, 532 [nm] |
| Input M2 输入M2: | 12-25 |
| Line length 线长: | On demand 按需求调整 |
| Line uniformity 线均匀度: | <5% |
| Line thickness FWHM 半高全宽: | < 20 [um] |
| Efficiency 效率: | > 75 % |
| Working distance 工作距离: | 125 [mm] |
| Energy density at sample 样品的能量: | Laser power dependent 取决于激光功率 |
| Dimensions 尺寸图: | TBD 待定 |
| Full System length 系统的完整长度: | TBD 待定 |
