简介

螺旋相位板将高斯输入轮廓转换为中心能量为零的甜甜圈形能量环。螺旋相位板是一种独特的光学器件，其结构完全由螺旋或螺旋相位阶梯组成，其目的是控制透射光束的相位。

拓扑电荷（在文献中用m表示）是指绕衍射表面360°旋转蚀刻的2π循环（即“楼梯”）的数量。较高的拓扑电荷的一个主要作用是将涡旋光束的角动量增加m倍。另一个作用是环形强度图案的尺寸放大m倍。

涡旋相位板通常用于采用单模激光的精确材料加工，该应用需要的环形直径较小。查看我们的标准玻璃涡旋产品。对于多模激光或较大的环形直径，我们通常建议使用我们的衍射轴锥。

涡旋相位板的其他典型应用包括高级显微镜应用，如STED显微镜和激光镊子。针对这些应用，HOLO/OR开发了一种具有成本效益的涡旋发生器。详情见下表。

用于显微镜应用的具有成本效益的涡旋相位板发生器 – 标准产品

联系我们获取报价 >>

玻璃标准涡旋相位板产品

请输入您的激光波长，并使用下面的滤光片产品。
此外，要获取表中所列产品的快速报价，请检查表最后一列中所有所需的PN，然后单击列标题上的RFQ计算器图标。

需要更短的交货时间吗？未涂层的DOE的交货时间缩短了5周！点击这里提问。

气动	λ[纳米]	拓扑电荷	外圈尺寸[um]	元素大小	综合效率	可用性	备注
VL-208-I-N-A	1064	1	54.73	25.4	~ 92	In Stock
VL-208-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 92
VL-208-I-Y-A	1064	1	54.73	25.4	~ 92	In Stock
VL-208-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 92
VL-209-I-N-A	1064	1	54.73	25.4	~ 95	In Stock
VL-209-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-209-I-Y-A	1064	1	54.73	25.4	~ 95	7 weeks
VL-209-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-214-1-N-A	795	1	54.73	25.4	~ 95	In Stock	Thin version of VL-209
VL-214-1-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95 备注:Thin version of VL-209
VL-214-1-Y-A	795	1	54.73	25.4	~ 95	7 weeks	Thin version of VL-209
VL-214-1-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95 备注:Thin version of VL-209
VL-215-I-N-A	1064	3	111.36	25.4	~ 95	In Stock
VL-215-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-215-I-Y-A	1064	3	111.36	25.4	~ 95	In Stock
VL-215-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-216-I-N-A	1064	2	81.55	25.4	~ 95	In Stock
VL-216-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-216-I-Y-A	1064	2	81.55	25.4	~ 95	In Stock
VL-216-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-217-Q-N-A	532	1	54.73	25.4	~ 90	In Stock	Square donut
VL-217-Q-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 90 备注:Square donut
VL-217-Q-Y-A	532	1	54.73	25.4	~ 90	7 weeks	Square donut
VL-217-Q-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 90 备注:Square donut
VL-218-I-N-A	1064	4	142.79	25.4	~ 92	In Stock
VL-218-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:4 外圈尺寸[衍射极限]:5.27 传输效率:Close to 100% 综合效率:~ 92
VL-218-I-Y-A	1064	4	142.79	25.4	~ 92	In Stock
VL-218-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:4 外圈尺寸[衍射极限]:5.27 传输效率:Close to 100% 综合效率:~ 92
VL-219-1-N-A	795	3	111.36	25.4	~ 95	In Stock
VL-219-1-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:Uncoated 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-219-1-Y-A	795	3	111.36	25.4	~ 95	7 weeks
VL-219-1-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:AR/AR coating 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-220-1-N-A	795	2	81.55	25.4	~ 95	In Stock
VL-220-1-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:Uncoated 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-220-1-Y-A	795	2	81.55	25.4	~ 95	7 weeks
VL-220-1-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:795 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:1 涂层:AR/AR coating 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-221-Q-N-A	532	1	54.73	25.4	~ 37% ***	In Stock	1mRad separation
VL-221-Q-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:1mRad separation
VL-221-Q-Y-A	532	1	54.73	25.4	~ 37% ***	6 weeks	1mRad separation
VL-221-Q-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:1mRad separation
VL-222-Q-N-A	532	1	54.73	25.4	~ 37% ***	In Stock	7.5mRad separation
VL-222-Q-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:7.5mRad separation
VL-222-Q-Y-A	532	1	54.73	25.4	~ 37% ***	6 weeks	7.5mRad separation
VL-222-Q-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:7.5mRad separation
VL-224-Q-N-A	532	1	54.73	25.4	~ 37% ***	In Stock	5mm sep @f=100mm
VL-224-Q-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:5mm sep @f=100mm
VL-224-Q-Y-A	532	1	54.73	25.4	~ 37% ***	6 weeks	5mm sep @f=100mm
VL-224-Q-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 37% *** 备注:5mm sep @f=100mm
VL-225-Q-N-A	532	6	209.44	25.4	~ 92	In Stock
VL-225-Q-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 92
VL-225-Q-Y-A	532	6	209.44	25.4	~ 92	In Stock
VL-225-Q-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:532 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 92
VL-230-I-N-A	1064	6	209.44	25.4	~ 95	In Stock
VL-230-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 95
VL-230-I-Y-A	1064	6	209.44	25.4	~ 95	7 weeks
VL-230-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 95
VL-231-I-N-A	1064	4	142.79	25.4	~ 95	In Stock
VL-231-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:4 外圈尺寸[衍射极限]:5.27 传输效率:Close to 100% 综合效率:~ 95
VL-231-I-Y-A	1064	4	142.79	25.4	~ 95	7 weeks
VL-231-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:4 外圈尺寸[衍射极限]:5.27 传输效率:Close to 100% 综合效率:~ 95
VL-236-I-N-A	1064	12	411.57	25.4	~ 95	In Stock
VL-236-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:12 外圈尺寸[衍射极限]:15.19 传输效率:Close to 100% 综合效率:~ 95
VL-236-I-Y-A	1064	12	411.57	25.4	~ 95	7 weeks
VL-236-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:12 外圈尺寸[衍射极限]:15.19 传输效率:Close to 100% 综合效率:~ 95
VL-239-I-N-A	1064	12	411.57	25.4	~ 92	In Stock
VL-239-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:12 外圈尺寸[衍射极限]:15.19 传输效率:Close to 100% 综合效率:~ 92
VL-239-I-Y-A	1064	12	411.57	25.4	~ 92	7 weeks
VL-239-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:12 外圈尺寸[衍射极限]:15.19 传输效率:Close to 100% 综合效率:~ 92
VL-241-I-N-A	1064	8	276.09	25.4	~ 92	In Stock
VL-241-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 92
VL-241-I-Y-A	1064	8	276.09	25.4	~ 92	7 weeks
VL-241-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 92
VL-244-I-N-A	1064	2	81.55	50.8	~ 92	In Stock
VL-244-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 92
VL-244-I-Y-A	1064	2	81.55	50.8	~ 92	7 weeks
VL-244-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 92
VL-245-I-N-A	1064	8	276.09	25.4	~ 95	In Stock
VL-245-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 95
VL-245-I-Y-A	1064	8	276.09	25.4	~ 95	In Stock
VL-245-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 95
VL-246-I-N-A	1064	1	54.73	50.8	~ 95	In Stock
VL-246-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-246-I-Y-A	1064	1	54.73	50.8	~ 95	7 weeks
VL-246-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-247-I-N-A	1064	1	54.73	50.8	~ 95	In Stock
VL-247-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:1.524 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-247-I-Y-A	1064	1	54.73	50.8	~ 95	In Stock
VL-247-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:1.524 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-248-I-N-A	1064	2	81.55	50.8	~ 95	In Stock
VL-248-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:1.524 涂层:Uncoated 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-248-I-Y-A	1064	2	81.55	50.8	~ 95	7 weeks
VL-248-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:1.524 涂层:AR/AR coating 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-249-I-N-A	1064	1	54.73	150	~ 95	In Stock
VL-249-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:150 通光孔径[mm]:135 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-249-I-Y-A	1064	1	54.73	150	~ 95	7 weeks
VL-249-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:150 通光孔径[mm]:135 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-250-I-N-A	1064	32	1,116.29	25.4	~ 95	In Stock
VL-250-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:32 外圈尺寸[衍射极限]:41.2 传输效率:Close to 100% 综合效率:~ 95
VL-250-I-Y-A	1064	32	1,116.29	25.4	~ 95	7 weeks
VL-250-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:32 外圈尺寸[衍射极限]:41.2 传输效率:Close to 100% 综合效率:~ 95
VL-251-I-N-A	1064	64	2,166.48	25.4	~ 92	In Stock
VL-251-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:64 外圈尺寸[衍射极限]:79.96 传输效率:Close to 100% 综合效率:~ 92
VL-251-I-Y-A	1064	64	2,166.48	25.4	~ 92	7 weeks
VL-251-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:64 外圈尺寸[衍射极限]:79.96 传输效率:Close to 100% 综合效率:~ 92

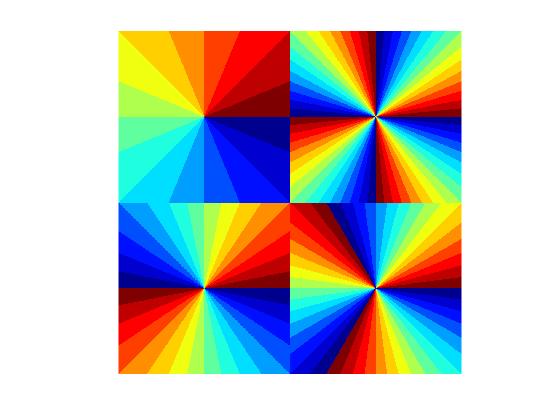

VL-253-I-N-A	1064	1,2,3,4	54.73	38.1	~ 95	In Stock	4 zones
VL-253-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:38.1 通光孔径[mm]:25.4 厚度[mm]:3.5 涂层:Uncoated 输出参数拓扑电荷:1,2,3,4 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95 备注:4 zones
VL-253-I-Y-A	1064	1,2,3,4	54.73	38.1	~ 95	7 weeks	4 zones
VL-253-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:38.1 通光孔径[mm]:25.4 厚度[mm]:3.5 涂层:AR/AR coating 输出参数拓扑电荷:1,2,3,4 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95 备注:4 zones
VL-254-I-N-A	1064	1	54.73	38.1	~ 95	In Stock
VL-254-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:38.1 通光孔径[mm]:34.3 厚度[mm]:3.5 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-254-I-Y-A	1064	1	54.73	38.1	~ 95	7 weeks
VL-254-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:38.1 通光孔径[mm]:34.3 厚度[mm]:3.5 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-256-I-N-A	1064	5	175.30	50.8	~ 92	In Stock
VL-256-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:5 外圈尺寸[衍射极限]:6.47 传输效率:Close to 100% 综合效率:~ 92
VL-256-I-Y-A	1064	5	175.30	50.8	~ 92	7 weeks
VL-256-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:45.7 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:5 外圈尺寸[衍射极限]:6.47 传输效率:Close to 100% 综合效率:~ 92
VL-257-I-N-A	1064	6	209.44	25.4	~ 99	In Stock
VL-257-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 99
VL-257-I-Y-A	1064	6	209.44	25.4	~ 99	In Stock
VL-257-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:6 外圈尺寸[衍射极限]:7.73 传输效率:Close to 100% 综合效率:~ 99
VL-258-I-N-A	1064	8	276.09	25.4	~ 99	In Stock
VL-258-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:Uncoated 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 99
VL-258-I-Y-A	1064	8	276.09	25.4	~ 99	In Stock
VL-258-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:3 涂层:AR/AR coating 输出参数拓扑电荷:8 外圈尺寸[衍射极限]:10.19 传输效率:Close to 100% 综合效率:~ 99
VL-259-I-N-A	1064	1	54.73	25.4	~ 95	In Stock
VL-259-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-259-I-Y-A	1064	1	54.73	25.4	~ 95	7 weeks
VL-259-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-260-I-N-A	1064	2	81.55	25.4	~ 95	In Stock
VL-260-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-260-I-Y-A	1064	2	81.55	25.4	~ 95	7 weeks
VL-260-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:2 外圈尺寸[衍射极限]:3.01 传输效率:Close to 100% 综合效率:~ 95
VL-261-I-N-A	1064	3	111.36	25.4	~ 95	In Stock
VL-261-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-261-I-Y-A	1064	3	111.36	25.4	~ 95	7 weeks
VL-261-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:25.4 通光孔径[mm]:22.9 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-262-I-N-A	1064	1	54.73	101.6	~ 95	In Stock
VL-262-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:101.6 通光孔径[mm]:75 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-262-I-Y-A	1064	1	54.73	101.6	~ 95	7 weeks
VL-262-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:101.6 通光孔径[mm]:75 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:1 外圈尺寸[衍射极限]:2.02 传输效率:Close to 100% 综合效率:~ 95
VL-263-I-N-A	1064	3	111.36	101.6	~ 95	In Stock
VL-263-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:101.6 通光孔径[mm]:75 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-263-I-Y-A	1064	3	111.36	101.6	~ 95	7 weeks
VL-263-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:101.6 通光孔径[mm]:75 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:3 外圈尺寸[衍射极限]:4.11 传输效率:Close to 100% 综合效率:~ 95
VL-266-I-N-A	1064	2048	0.00	50.8	~ 92	In Stock	undefined region of 6mm diameter in center
VL-266-I-N-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:44.8 厚度[mm]:2.29 涂层:Uncoated 输出参数拓扑电荷:2048 外圈尺寸[衍射极限]: 传输效率:Close to 100% 综合效率:~ 92 备注:undefined region of 6mm diameter in center
VL-266-I-Y-A	1064	2048	0.00	50.8	~ 92	7 weeks	undefined region of 6mm diameter in center
VL-266-I-Y-A Add to Quote Download Data Sheet 输入参数波长[nm]:1064 光束模式（SM / MM）:Single Mode TEM00 元素参数元素类型:Window 材料:Fused Silica 元件尺寸[mm]:50.8 通光孔径[mm]:44.8 厚度[mm]:2.29 涂层:AR/AR coating 输出参数拓扑电荷:2048 外圈尺寸[衍射极限]: 传输效率:Close to 100% 综合效率:~ 92 备注:undefined region of 6mm diameter in center
由于缺少原材料，供货时间可能会有所不同 *一种甜甜圈形状光斑的效率； VL-221和VL-222将输入的单模光束转换为围绕光轴的2个环在焦平面上，VL-224将输入的单模光束沿光轴转换为2个环。
需要更短的交货时间吗？未涂层的DOE的交货时间缩短了5周！点击这里询价和提问

加载，请稍候...

Holo/Or offers Diffractive Optical Elements in a wide variety of wavelength between 180nm and 11um

For DOE solutions outside this range, please contact us for custom solutions.

根据您的完整零件号（PN）查找产品

Materials 材料	Fused Silica, ZnSe, Germanium, Plastic 熔融石英， ZnSe，锗，塑料
Wavelength range 波长范围	193nm至10.6um
DOE design DOE设计	2-level (binary) to 16-level 2级（二进制）到16级
Diffraction efficiency 衍射效率	75% - 96%
Element size 元件大小	Few mm to 150mm 几毫米至150毫米
Coating (optional) 涂层（可选）	AR/AR Coating 增透膜
Topological charge 拓扑电荷	Standard from 1 to 6. Other under request 标准情况下从1到6的。其他情况可提需求
Damage threshold 损伤阈值	~3 J/cm2 in 7nS pulse at 1064nm 在1064nm的7nS脉冲中约为3 J / cm2

特征:

高功率阈值
高效率
低背向反射
从紫外到红外的波长
可选的增透涂层
任何拓扑电荷

应用领域:

天文学
光学镊子
加密
显微镜检查
平版印刷

螺旋相位板（涡流）
